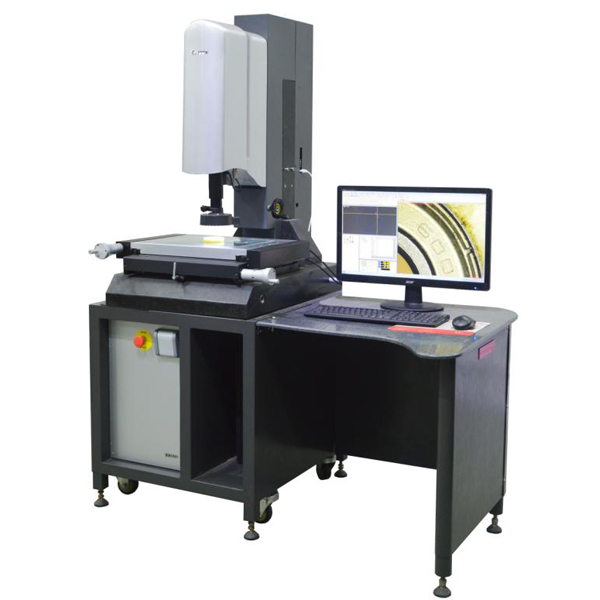

EVM-4030T 半自動高清影像測量?jī)x(同軸光)
EVM-4030T 半自動高清影像測量?jī)x(同軸光)
技術參數
|
規格型號: EVM-4030T |
|||||||
|
測量范圍 |
外形尺寸 |
主機重量(Kg) |
最大承受重量(Kg) |
||||
|
X |
Y |
Z |
L |
W |
H |
||
|
400 |
300 |
250 |
1800 |
1200 |
1900 |
390 |
20 |
|
測量精度 |
|||||||
|
光學一維長度測量誤差：EU X/Y(1D)(μm) |
2.0+L/200 MPE符合JJF 1318-2011 |
||||||
|
光學二維長度測量誤差：EU XY(2D)(μm) |
2.5+L/200 MPE符合JJF 1318-2011 |
||||||
|
光學Z軸長度測量誤差：EU Z (μm) |
3.5+L/200 MPE符合JJF 1318-2011 |
||||||
|
二維探測誤差：PF2D(μm) |
2.5 MPE符合JJF 1318-2011 |
||||||
|
影像測頭探測誤差：PFV2D(μm) |
2.5 MPE符合JJF 1318-2011 |
||||||
|
序號 |
名稱 |
規格及說明 |
|
1 |
主機及機臺 |
機身主體采用高精密天然花崗巖，具有穩定的溫度特性和抗時效變形能力 |
|
2 |
控制系統 |
USB網絡板，保證機器的平穩安全 |
|
3 |
Easson測量軟件系統 |
自動版光學視覺量測軟件 |
|
4 |
相機 |
130萬數字高清網絡相機 |
|
5 |
光柵尺 |
0.01μm絕對光柵 |
|
6 |
導軌 |
三個軸采用精密級滾珠絲桿導軌，速度有大提升，而且運作平穩 |
|
7 |
電機 |
直流伺服電機 |
|
8 |
鏡頭 |
怡信Easson自主設計TC精密手動變倍手動變焦遠心鏡頭（標配同軸光）實際倍率：30-145× |
|
9 |
照明系統 |
5環8區LED冷光源各段獨立操控，256級亮度可調 |
|
10 |
品牌電腦 |
WIN7/WIN10 |
|
23.8高清 |
||
|
11 |
操作方式 |
232控制盒、鼠標拖運、鍵盤控制 |
|
12 |
測頭 |
雷尼紹MCP測頭（含Φ1、Φ2測針各壹根） |
環境條件及要求
|
影像儀室溫度要求： |
|
|
房間溫度 (溫控間) |
18～22°C |
|
溫度梯度(時間) |
1°C /h |
|
溫度梯度(時間) |
2°C /24h |
|
溫度梯度(空間) |
1°C /m |
|
影像儀室濕度要求： |
|
|
空氣相對濕度 |
40-70％ |
|
電源要求： |
|
|
電壓 |
220V ± 10% |
|
頻率 |
50/60 Hz |
|
震動 |
15Hz以下＜0.001g |
|
耗電量 |
1000VA |
|
用電設備要求接地可靠：接地電阻小于4歐姆 |
|
三、探針測量：
1.測針工作原理：
測針是測量系統的組成部分，當測針的測針頭與被測工件接觸時，測針頭變化帶動測頭機構產生信號，在經過處理得出測量結果，達到檢測目的。
2.測針測量誤差來源
環境溫濕度，測針組成材料的剛度，測針頭的精度，測針頭與測針柄部螺紋同軸度，測針柄螺紋的精度，測針頭與被測工件接觸位置。
建議在精密測量時，應對測針進行標定，否則將降低測量精度。
3.測針選擇原則
3.1.測球直徑盡量大，已減少被測工件表面粗糙度對檢測結果的影響。
3.2.測針盡量短，測針超短其彎曲或變形量越少，精度越高。
3.3.接頭盡量減少，每增加一個連接點，便增加了一個潛在的彎曲和變形點。
3.4.測針連接形式：螺紋或直柄連接

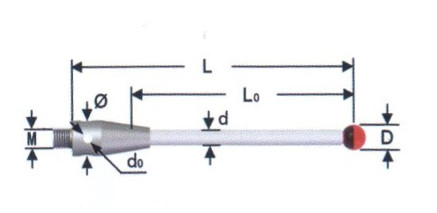

3.5.球形螺紋連接直測針的基本機構：測針頭、測針桿、測針柄、加長桿、防撞保護座等。
探針測量包含 2 個菜單，分別為 “探針測量” 和 “三維輔助測量”。
“探針測量” 菜單主要用于進行物體的單一測量，包含以下命令：
探針設置：進行探針的一些常規設置，包括探針的校正等。
水平線測量：用于測量與水平面平行的直線。
水平圓測量：用于測量與水平面平行的圓。
空間點測量：用于測量空間上任意一點，此命令須設置基準平面。
空間線測量：用于測量空間上任意直線，此命令須設置基準平面。
空間圓測量：用于測量空間上任意圓，此命令須設置基準平面。
解法設定：用于設定空間點、線、圓的補償方式，如是否投影到基準面等等。
高度測量：用于測量物體在 Z 方向上的距離。
平面測量：用探針取至少 3 點用于擬合一個平面，以求得此
平面的平面度等參數。
球測量：用探針取至少 4 點用于擬合一個圓球，以求得球的直徑等參數。
圓筒測量：用探針取 6 點用于擬合一個圓筒，此命令須設置基準平面。
圓錐測量：用探針取 6 點用于擬合一個圓錐，此命令須設置基準平面。
行為公差測量：平面度、平行度、垂直度、傾斜度。
備注：探針有自動回彈保護防撞功能。碰撞速度及回彈距離可根據測量要求自行設定。怡信測頭自動測量系統可保證測頭與工件表面接觸的平穩性并且保證測力的穩定性及連續性，從而提高了產品的重復測量精度，Z軸測頭自動回彈功能可防止強烈撞擊，提高了產品的耐用性及可靠性.
三、軟件特點
智慧型量測軟件Easson2D主要功能簡介
一、基本功能：
●笛卡爾坐標/極坐標轉換 ●絕對/相對/工作坐標轉換
●公/英制轉換 ●度/度分秒轉換
●點/點群 ●兩點/多點求線
●三點/多點求圓及弧 ●B-spline線
●兩點間的距離 ●兩線間的平均距離
●點線間的距離 ●兩圓心距離
●圓線距離 ●兩線間的夾角及交點
二、特殊功能
1.軟件控制光源。上光源為四相燈，下光源為直光源，增加機器適應性能。
2.量測工件無需調節擺正，軟件提供坐標平移、旋轉、擺正。
3.直接在影像及幾何區標注/移動尺寸。直線修剪、延伸功能。
4.幾何區點、線、圓/圓弧及直線端點、中點，圓心、象限點自動捕捉。
5.調節CCD參數設定，提高自適應力；去除毛邊功能，以正確取得量測數據。
6.利用影像工具快速自動抓取基本幾何輪廓邊界點，直接擬合成線、圓、弧。
7.量測區工件放大攝像圖形化輸出，轉成(.bmp、.jpg)。
8.測量數據化輸出，轉成WORD (.doc) 、EXCEL (.xls)。
9.SPC功能，直接輸出管制圖、制程能力指數，轉成WORD、EXCEL
10.機械圖形直接輸出.dxf格式，實現2D抄數功能 ，與AutoCAD、等其它軟件無縫聯接。
11.可轉入.DXF格式文件，與工件實物或測量圖形進行比對。并可直接在影像區任取兩點得到誤差測量值。
12.提供平面內直線度、圓度、角度分析，進行有效之品質檢驗
13.機臺精度補償，提高量測精度。
14.軟件可以對多變形、槽形、圓弧倒角、虛擬測量。
15.可以升級2.5D測量軟件，功能有：斜面、高度、圓球、圓柱測量等。
16.重新測量功能：該功能可對已測量過的元素，重新改變測量方法,燈光,倍率等，然后會刷新測量數據，并且與其相關的元素?cái)?shù)據也會刷新(如：兩線構造距離，如果其中一條線重新測量了，那么距離元素?cái)?shù)據也會重新刷新)。
17.修改編輯及查看尋邊狀況：軟件可以修改編輯任何測量元素的尋邊范圍，光源亮度,倍率等。還可以查看之前測量的某個元素的尋邊狀況(包括尋邊的位置,所用的光源亮度,倍率及所采的原始點等)，以便用戶掌控測量的全過程的狀況.
4、機器特點
機身主體采用高精密天然花崗巖，具有穩定的溫度特性和抗時效變形能力，保證測量的穩定性及長期使用的精度。
所有怡信的光學影像測量?jī)x均標配由本公司自行開發的F-1高精度全閉環自動變倍光學鏡頭，高性能，超低畸變，保證測量的精確度。
高精度全閉環自動變倍光學鏡頭
遠心光學原理：采用平行光路徑光學設計，物體影像的尺寸不會隨著與鏡頭的距離而改變，造成透視的效果產生額外的測量誤差。

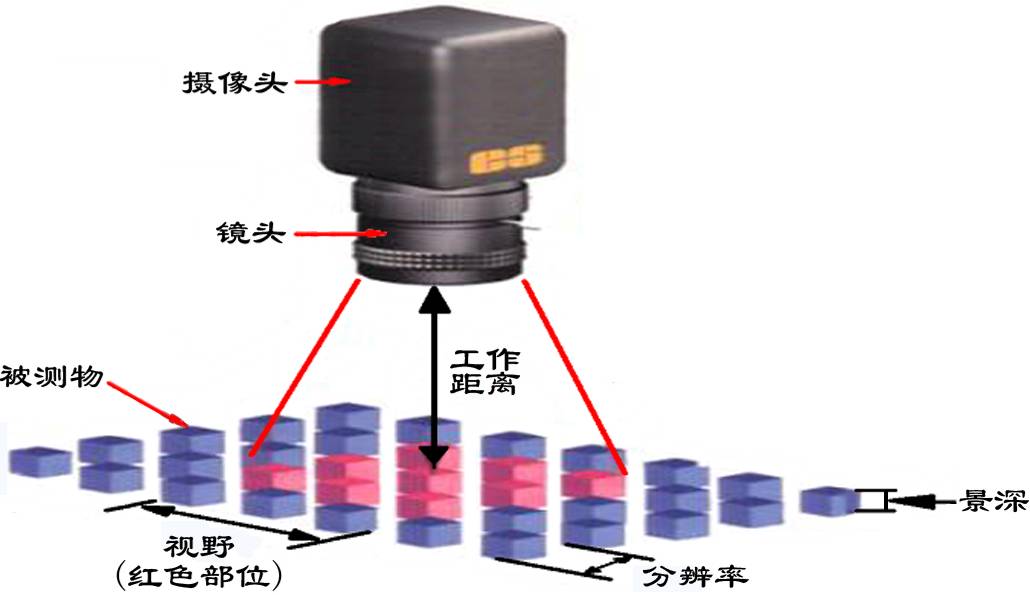

自動變倍光學遠心鏡頭（Telecentric），怡信專業制造，主要是為糾正傳統鏡頭的視差而特殊設計的鏡頭，它可以在一定的物距范圍內，使得到的圖像放大倍率不會隨物距的變化而變化，這對被測物不在同一物面上的情況是非常重要的應用。

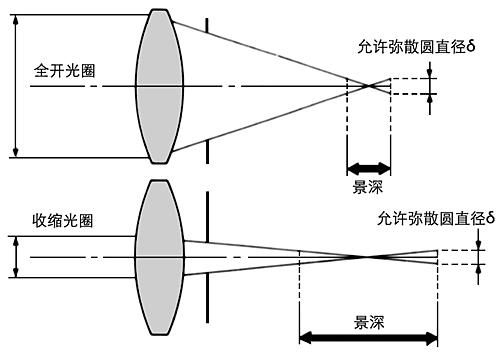

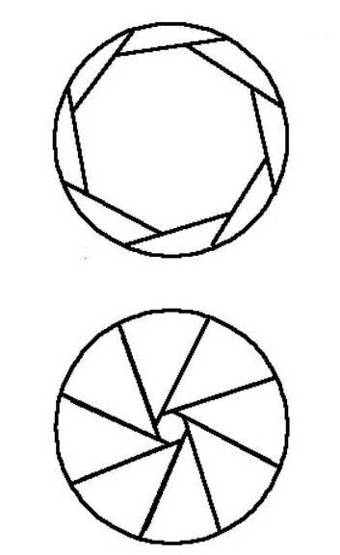

光圈是一個用來控制光線透過鏡頭，進入機身內感光面的光量的裝置，具體地說，如果亮度大，它可以收縮，減少通過的光線總量；反之，如果光線很弱，則可以開大以便讓更多的光線進入。光圈越大，景深越??；光圈越小，景深越大。工作距離越遠，景深越大；工作距離越近，景深越小
F1 高精度 全閉環 自動變倍遠心鏡頭 特點如下：
采用本公司專為F-1開發設計的高精度，高分辨力環型光柵尺作全閉環位反饋
高分辨力，全閉環 位置反饋，免除齒輪傳動間隙帶來的影像倍數重復誤差，大幅提升整機測量的重復精度。
環型光柵分辨力比上一代的變倍鏡頭高出20倍。
怡信遠心鏡頭VS非遠心鏡頭
使用非遠心鏡頭成像會產生透視假象，帶來測試誤差。
使用遠心鏡頭修正光源影像不扭曲，提高測量精度。
怡信同軸光VS同行無同軸光
同軸光界面 普通光
怡信高清相機VS同行普通相機
怡信影像儀專用高清CCD刀具圖片 普通CCD刀具圖片
怡信絕對光柵尺VS同行普通光柵尺
怡信0.01um絕對光柵尺 高精度 高分辨率 0.5um普通光柵尺
影像測量?jī)x安裝、驗收標準
1.設備驗收、清點及安裝調試驗收
1.1設備的驗收
設備的驗收分為二個階段，即：第一次、最終驗收，其驗收方式按雙方達成的技術協議執行。
1.1.1第1次驗收：設備經過出廠驗收合格，運抵買方項目現場后，買、賣雙方有關人員共同開箱驗貨；如有貨物短缺、質次、損壞等問題，應作詳細紀錄，并由賣方先立即、無條件為買方調換或補齊，然后再檢查原因，追究責任人。直至無疑義后，第1次驗收合格。賣方并同時提供出廠前的測試報告和產品合格證書；
1.1.2最終驗收：設備、材料安裝、調試結束，達到驗收標準，買、賣雙方派員共同驗收合格，經買、賣雙方確認，最終驗收合格。
2.1安裝調試驗收
賣方免費負責在買方現場完成設備的安裝和調試工作。在買方現場進行的安裝，買方應提前準備好氣、電、接地保護等基礎設施，并以傳真方式通知賣方，如有問題提前溝通以確保順利安裝。公司負責測量機的安裝、調試。所有的包裝箱需要在工程師監督和認可的情況下才能開啟。根據需要，用戶需提供內部拆裝、運送及就位支持。最終驗收將根據企業標準Q/320505AD005-2012執行。在調試完成后對設備進行驗收,驗收該設備按雙方達成的技術協議執行。各項技術指標按雙方簽訂的《技術協議》內容執行，驗收完成后雙方共同確認，并由雙方代表簽訂《安裝調試驗收?qǐng)?bào)告》。
影像測量?jī)x的包裝、運輸方案
包裝和運輸
- 采用良好的木箱包裝方式，公路運輸，保證設備良好。包裝及運輸過程的問題由賣方承擔。
- 貨到需方后，賣方的人員將在1個工作日內到達需方現場進行開箱驗貨并安裝、調試設備。
影像測量?jī)x安裝方案及計劃，安裝、施工組織機構及人員情況
安裝方案
儀器安裝之前，請先閱讀此“安裝注意事項”
安裝注意事項:
- 請放置本產品用于通風、干燥處，盡量保持環境溫度在20℃-25℃之間。
- 請勿放置本產品于灰塵多、潮濕的地方。
- 本產品使用220V,50-60HZ交流電源，本產品要求電源有良好結接地。
- 請放置本產品于遠離強電場或強電磁干擾源的地方，如交流電柜、大型機床、電磁鐵、電火花機等。
- 為保證測量精度，請將本產品放于遠離震動源的地方，如沖床、震動機等。
- 請勿自行拆卸或調整產品零件。 請勿使用非本公司生產或提供的配件。
1.安裝電腦臺
2.安裝電控箱
3.安裝電腦
a.超好電腦各部分連線。
b.將2D機身引出的視頻線插入電腦視頻接口的AV1口
我司配備資深的CNC工程師和高級客戶經理組成的優秀團隊，并且有經驗豐富的應用工程師提供整套的交鑰匙工程。
